Tube Tech PA6

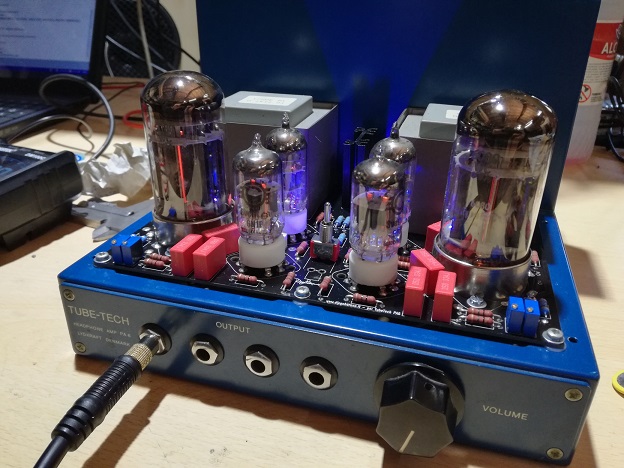

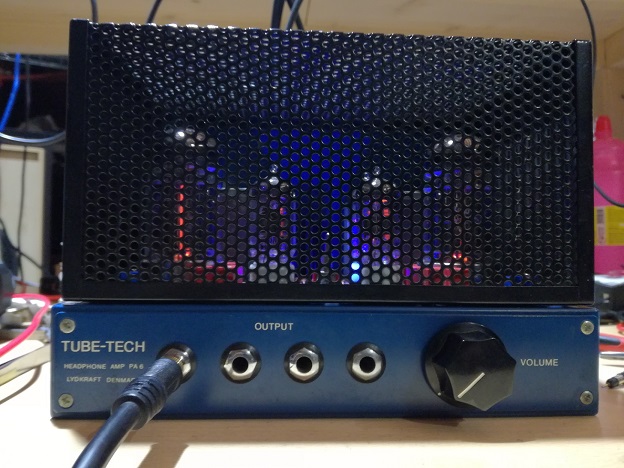

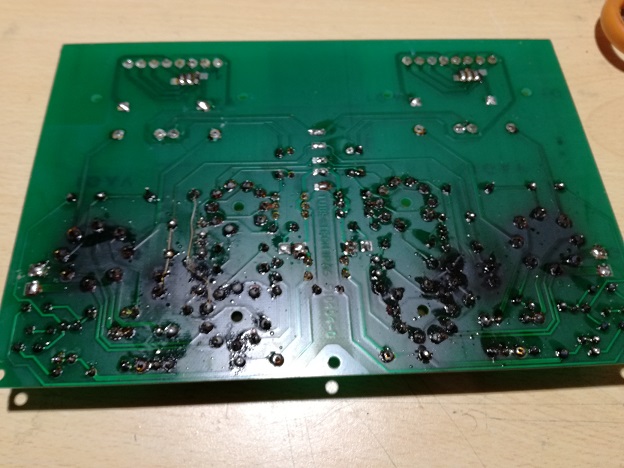

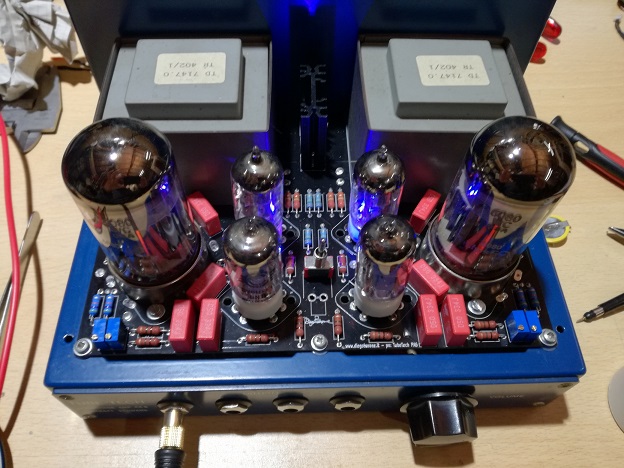

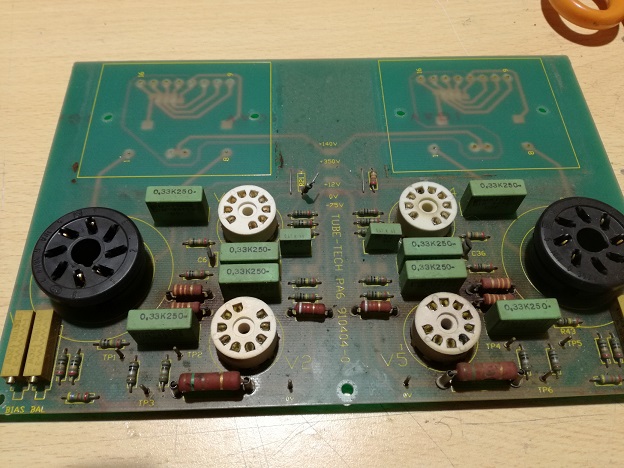

Il Tube Tech PA6 è un amplificatore per cuffia a triodi: un push pull da circa 5W . L'esemplare che mi è capitato era ormai a fine vita: il circuito stampato era cotto in diversi punti e martoriato da una precedente riparazione pertanto ho deciso di ricostruirlo. Ho rilevato los chema elettrico e ridisegnato un nuovo pcb prestando particolare attenzione al dimensionamento dei componenti (ora decisamente più generoso, fin troppo abbondante ma anche l'occhio vuole la sua parte) e allo smaltimento del calore. Del vecchio pcb ho riutilizzato solo i tubi e i trasformatori di uscita. E già che c'ero ho aggiunto la possibilità (tramite un banco di relè) di commutare al volo l'impedenza di uscita, visto che c'era la possibilità di farlo (sull'originale era prevista una serie di 4 jumper a saldare, decisamente scomodi). Ecco le foto del risultato  Tutte le resistenze sono da 2W, enormi è vero, ma quelle da 1/4W sono troppo piccole, spariscono ... non mi piacevano   Fra i tubi driver: il selettore per kl'impedenza di uscita  L'interno. si notino i 6 relè usati er commutare i secondari dei trasformatori di uscita e gli zoccoloni di ceramica montati con dei piccoli distanziali in modo da limitare il calore trasmesso dai tubi finali verso il pcb  Infine. quello che resta del pcb originale, evidentemente cotto dal calore dei tubi e rovinato da una precdente riparazione   |
