L'amplificatore MIllennia STT1C fa uso dei moduli FSA03: amplificatori operazionali a discreto funzionanti in classe A che, per la mia esperienza, si rompono con una frequenza imbarazzante.

Mi sono capitati in riparazione 3 amplificatori STT1C, arrivati insieme e tutti con il medesimo problema:

• rumori, pernacchie, soffi strani
• offset di uscita eccessivo e ballerino

Ovviamente su tutti il guasto era il medesimo: uno o due moduli FSA03 rotti.

Iil fatto di avere nello stesso momento tre macchine ferme per la rottura di questi moduli mi ha fatto sorgere diversi dubbi. E siccome sono curioso ... ho preso un modulo, l'ho aperto, ho tolto la resina in cui è affogato e con tanta, ma proprio pazienza ho ricavato lo schema.

Bene ... evito di commentare come sono fatti, non ho voglia di scatenare discussioni.

Appurato questo, ho deciso di realizzare i moduli DIEGOBARONE: diretti sostituti degli FSA03 (almeno nel STT1C, mentre nelle altre macchine va verificato caso per caso). A seguire alcune misure che dimostrano che con i miei moduli l'STT1C continua a funzionare correttamente come gli originali

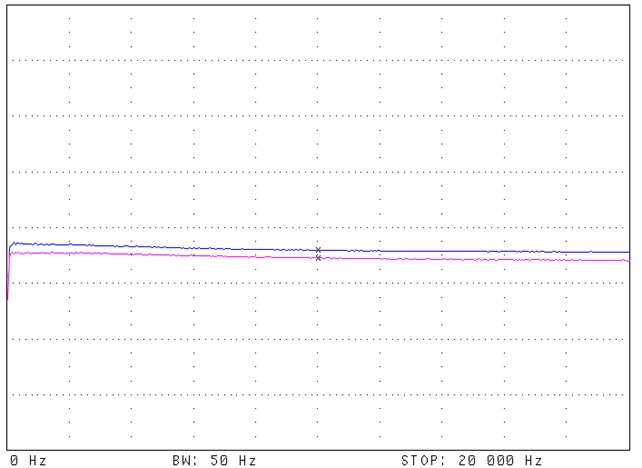

	Risposta in frequenza. In BLU: STT1C con i moduli DIEGOBARONE. In ROSSO: lo stesso STT1C con i moduli FSA03. E' evidente che la risposta è perfettamente sovrapponibile

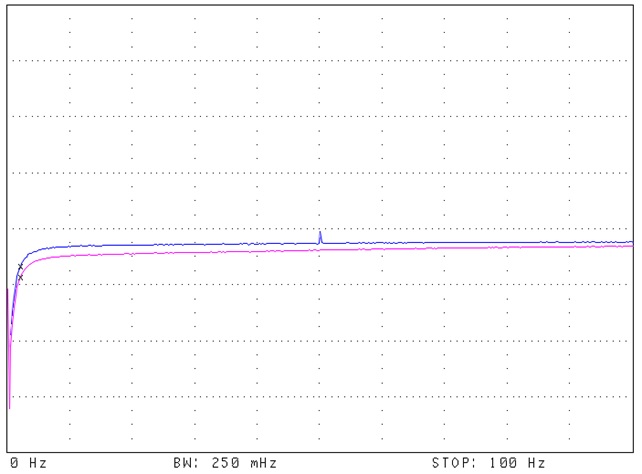

	Risposta alle basse frequenze.. In BLU: STT1C con i moduli DIEGOBARONE. In ROSSO: lo stesso STT1C con i moduli FSA03. Si segnala una risposta leggermente più estesa con i moduli diegobarone, che viene confermata anche dalla risposta all'onda quadra

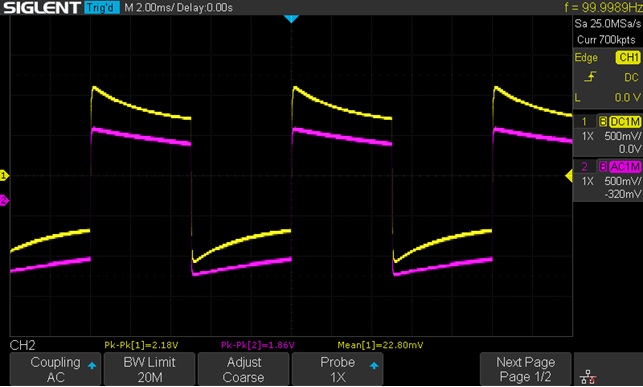

	GIALLO: STT1C coi moduli FSA03 ROSA: lo stesso STT1C coi moduli DIEGOBARONE L'onda quadra conferma quanto visto dalla risposta in frequenza: un limite inferiore leggermente più in basso

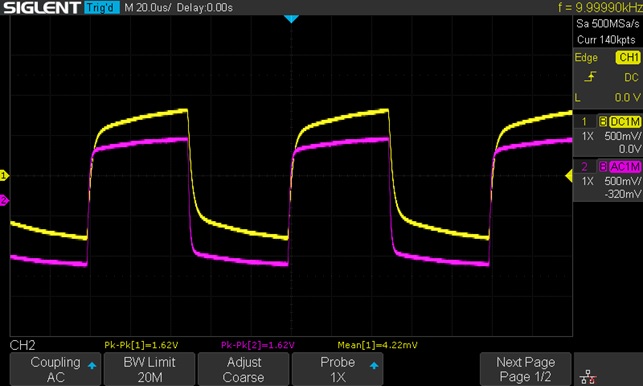

	GIALLO: STT1C coi moduli FSA03 ROSA: lo stesso STT1C coi moduli DIEGOBARONE L'onda quadra dice che i moduli DIEGOBARONE hanno un tempo di salita e discesa inferiore

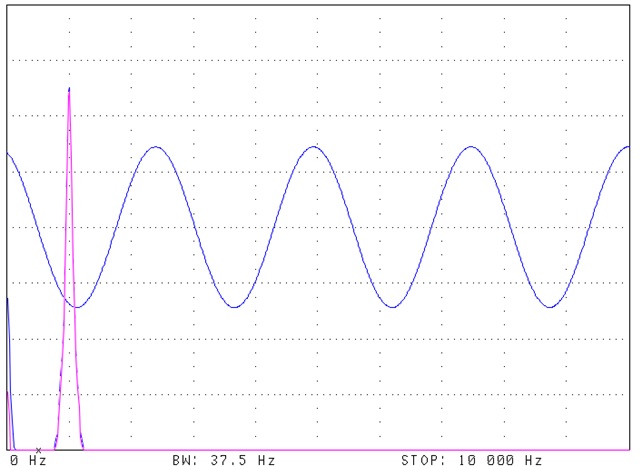

	Risposta alla sinusoide del STT1C in configurazione SS (solid state). Anche in questo caso le risposte (blu e rosa) sono perfettamente sovrapposte. Segno che il modulo DIEGOBARONE e trasparente esattamente quanto l'FSA03

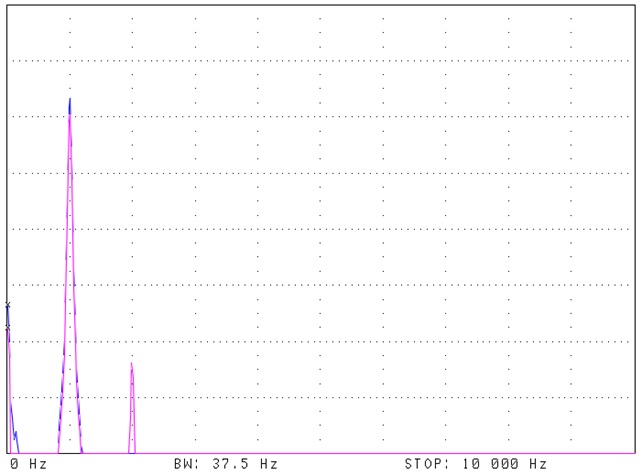

	Risposta alla sinusoide del STT1C in configurazione VT (vacuum tube). Anche in questo caso le risposte (blu e rosa) sono perfettamente sovrapposte. Segno che il modulo DIEGOBARONE e trasparente esattamente quanto l'FSA03 e l'unico arricchimento armonico arriva, correttamente, dalle valvole
